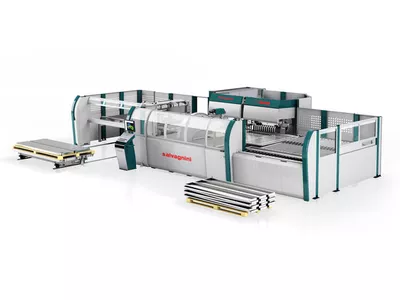

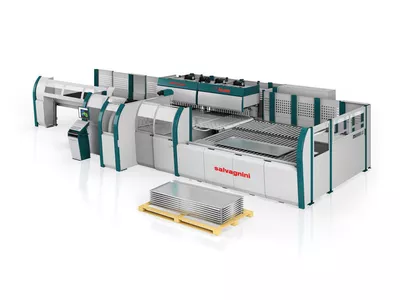

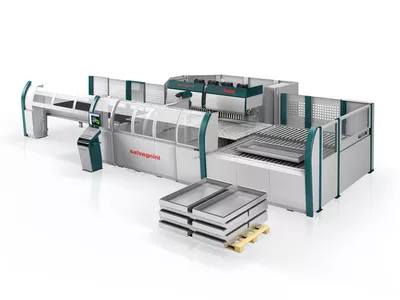

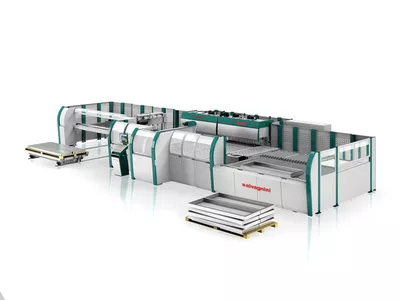

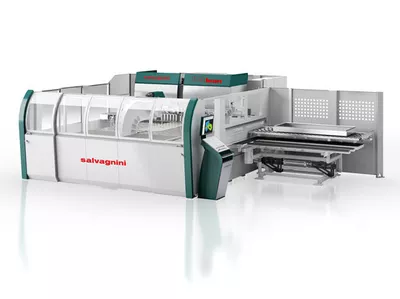

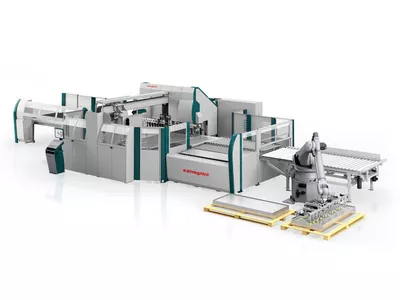

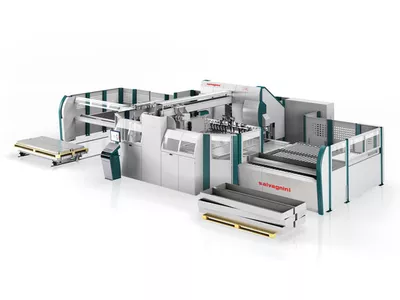

Salvagnini P4 - Automatisk panelbockningsmaskin

Fakta om produkten:

Universellt bockverktyg

P4 är utrustad med ett universellt bockverktyg som inte kräver några ställtider och som automatiskt anpassar sig till panelens geometri, därmed blir blir den en säkerhetsförsäkring för operatören och en garanti flr produktivitet.

Snabbt, enkelt och lean

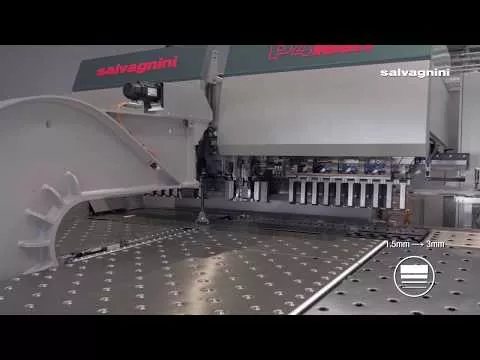

Plåten förflyttas av manipulatorn vilken kan snabbt och precist rotera in den sida som skall bockas mot pressen. Tillhållaren håller fast plåten i position, så att bladen sedan kan utföra vilket som helst antal bockar, upp eller ner i snabb följd.

Bockrörelsen genereras av ett oscillerande bockverktyg (bockkniv)

Bockkraften är från baksidan och plåten hålls fast mellan ett fast mothåll och en tillhållare som låser fast plåten. Materialet formas mot två punkter och plåten fixeras under hela bockningsförloppet med kraften från tillhållaren.

Centrering: en enkel cykel i maskerad-tid

Plåtcentreringen gör att panelen alltid får exakta yttermått, tack vare de kontrollerade referenserna.

Plåtar centreras endast en gång, i början.

På detta sätt så reduceras cykeltid och dimensionsfel, för att skillnader i utgångsformat tags upp av första bocken.

Genom feleliminering, skrot elimineras

Pressen är hjärtat i en Salvagnini P4. Den består av:

tillhållarverktyg (1)

bockbladshållare (2) som håller två universella bockblad: det övre (2a) och det undre (2b)

mothållarbladet (3) vilket håller fast plåten under bockcykel.
