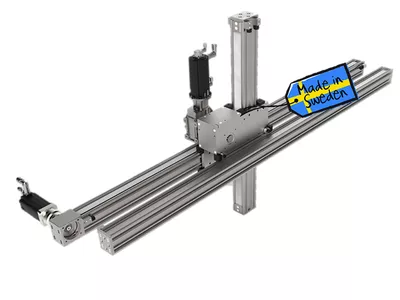

Aratron AL-AP - linjärenheter och portalsystem

Fakta om produkten:

Linjärenheter AL/AP är ett eget system från Aratron, utvecklat för att få anpassningsmöjligheter och stabilitet i kombination med en intressant prisnivå. Ett flertal grundutföranden med rem under åkplattan eller placerad 90 grader från denna ger mångsidighet vid val av systemuppbyggnad. Höger/vänstergående enheter finns att tillgå. Linjärprogrammet består i grunden av aluminiumprofil i 2 storlekar, 110x84 och 190x84.

Profilerna är av så kallad hålrumsprofil med sluten ytterkontur. Detta gör att systemet får en hög bärighet samt torsionsstyvhet. Linjärenheterna utgör därför i många applikationer direkt ett byggelement utan att stödjas upp av något stativ. Linjärlagringen kan vara antingen med rullar mot slipade runda axlar eller skenstyrningar.

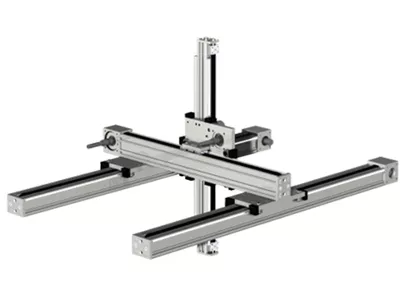

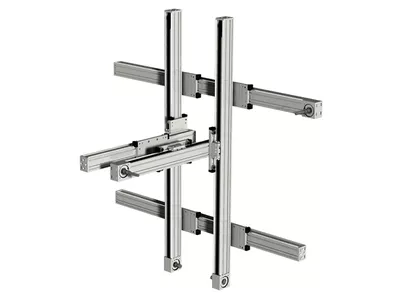

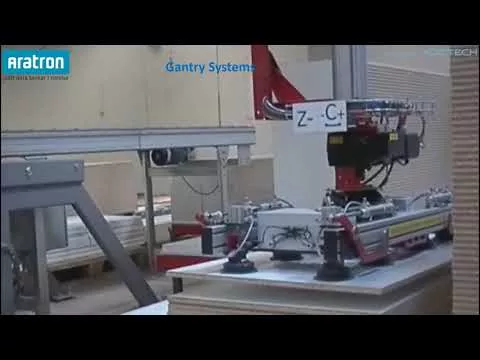

ALR = linjärenheter med rull-lagring ALS = linjärenheter med skenstyrning AP = fleraxliga system

Stabil lagring med rullar

• Linjäraxlarna är lagda direkt i profilen på V-rillor som gör att de inte kan röra sig i sidled oavsett lastriktning
• Lagringshjulen är direkt bultade i en och samma solida åk- platta med ett minimalt sidledes avstånd från plattans yta
• Axlarnas centrumavstånd är justerat för en hög parallellitet och jämn gång
• Avståndet mellan lagringshjulen är relativt stort eftersom styrningen ligger utvändigt
• 20 mm tjock åkplatta som enkelt kan anpassas till kundbehov (eller göras av kunden själv utifrån vår basritning).


För ytterligare högre laster/styvhet finns skenstyrningar som alternativ

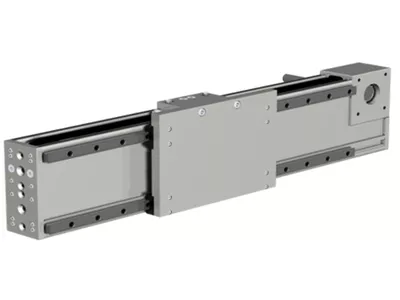

• Här bearbetas balkarnas ytor där skenorna monteras för att få en gång på vagnen så fri från grundspänningar som möjligt.
• Vagnar med X-geometri blir dessutom mer förlåtande och löper lättare än de med O-geometri.
• Vagnarna kan även levereras med kulkedja för att minska underhållsbehovet, kulkedjan reducerar ljudnivån med 5-7dB.
• Åkplattan anpassas enkelt för olika behov; hålbilder, storlek etc

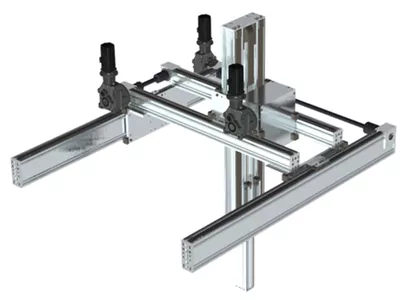

Åkplattorna av standardtyp kan laddas ner från vår hemsida som PDF, för den kompletta måttsättningen av fästhålen. Anpassningar eller kunddesignade åkplattor kan vi enkelt erbjuda. Remdrifterna är utförda så att std- växlar med sekundärfläns (IEC std) och hålaxel (snäckväxel, vinkelkuggväxel) kan monteras direkt mot remhuset.

I dialog med kunden beslutar vi om vilka fabrikat som används och gemensamt finner vi en lämplig växel, utväxling etc för den körcykel som skall utföras. Drivaxeln anpassar vi sedan till den överenskomna växeln. Ingen axel- koppling eller adapter erfordras, ger ett enkelt och kompakt montage! Ingen extra uppfästning för motor och växel, de monteras direkt på remhuset. Som alternativ till detta kan vi på många modeller montera ett remhus anpassat för direkt montering av planetväxel. Kulskruv har vi även integrerat i vissa lösningar i dessa linjärsystem. Planetväxlar, motorer och driver ingår i Aratron/HIWIN’s program.
