Beckhoff XPlanar - Planarmotorsystem

Fakta om produkten:

XPlanar-systemet kombinerar individuell anordning av planarplattor med en flerdimensionell positioneringsmöjlighet av planarmover- enheterna som svävar ovanför. Mover-enheterna kan flyttas smidigt och beröringsfritt med en hastighet på upp till 4 m/s, 2 g acceleration och 50 μm noggrannhet i positioneringsåterupprepningen – helt ljudlöst och friktionsfritt.

Planarmotorsystemet är skalbart efter behov och kan avsevärt underlätta design av maskiner och system. Tack vare den maximalt flexibla mover-positioneringen och den mycket höga rörelsedynamik är det exempelvis mycket enkelt att dela produktströmmar individuellt samt effektivt ersätta tidigare nödvändiga robotar och andra mindre flexibla mekaniska anordningar. Mover-enheternas kontaktfria rörelser eliminerar dessutom slitage, emission och nedsmutsning.

Flexibla och mångsidiga rörelsefunktioner

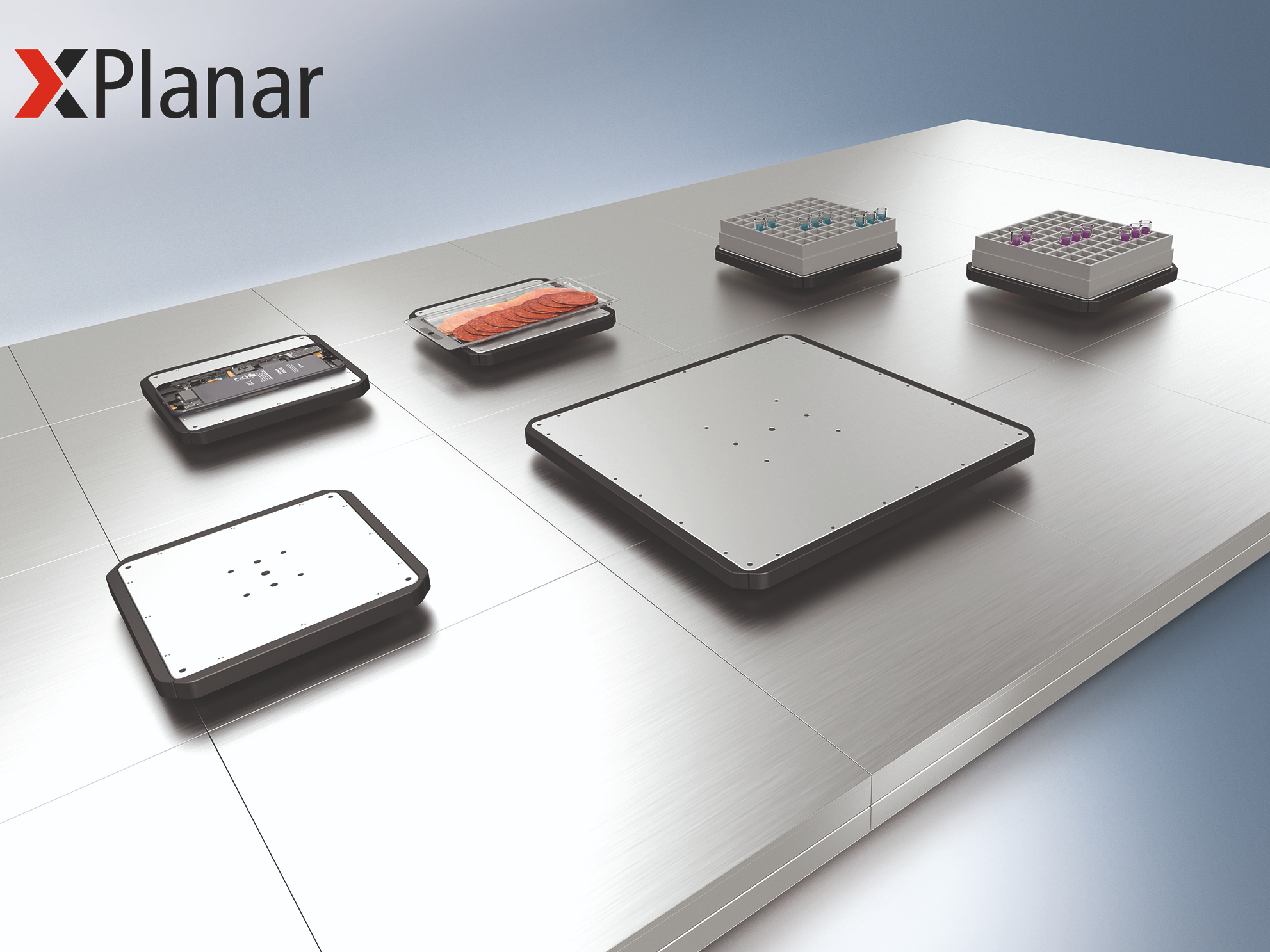

Grunden i XPlanar-Systems är de 240 x 240 mm stora planarplattorna som kan placeras på valfritt sätt, exakt anpassat till den aktuella tillämpningen. Plattorna innehåller all elektronik och stödjer EtherCAT-G-kommunikation. Ovanför dem svävar ett valfritt antal planarmover-enheter, vilket möjliggörs av integrerade magneter. Mover-enheterna kan inte bara användas vågrätt utan även lodrätt och till och med upp och ned. Det finns fyra olika typer av planarmover-enheter:

–  Small Mover på 95 x 95 mm för upp till 0,4 kg nyttolast

–  Standard Mover på 155 x 155 mm för upp till 1,5 kg nyttolast

–  Long Mover på 155 x 275 mm för upp till 3 kg nyttolast

–  Big Mover på 275 x 275 mm för upp till 6 kg nyttolast

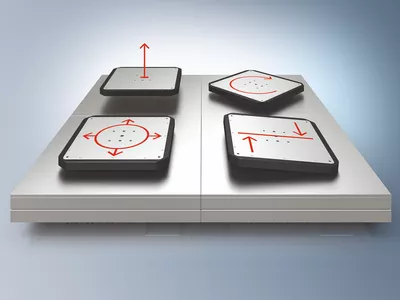

Den tvådimensionella X/Y-positioneringen av mover-enheterna kompletteras av ytterligare rörelsefunktioner:

–  lyftning och sänkning med upp till 5 mm, med vägningsfunktion som tillval
–  lutning upp till 5° för transport och hantering av vätskor

–  rotation upp till ±15° eller upp till 360° över särskilda planarplattor

Den kollisionsfria och synkroniserade rörelsen av flera mover-enheter och en automatisk banoptimering är ytterligare funktioner som tillhandahålls med automatiseringsprogramvaran TwinCAT. Genom att exempelvis förflytta flera mover-enheter i grupp kan den maximala nyttolasten ökas.

Passar de mest skilda tillämpningar

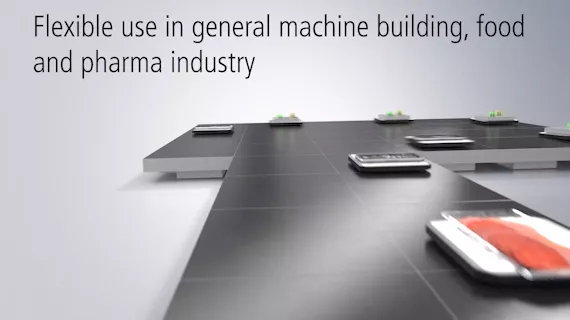

XPlanar lämpar sig som mycket flexibelt transportsystemet inom maskinteknikområdet, särskilt för automatisering av förpacknings-, monterings-, sorterings- och plockningsprocesser. Fritt val ytor – lättrengörligt glas, rostfritt stål i hygienisk design eller plastfilm – möjliggör användning i renrum, i läkemedels- och livsmedelsindustri samt i vakuum.
